一.核心概念：

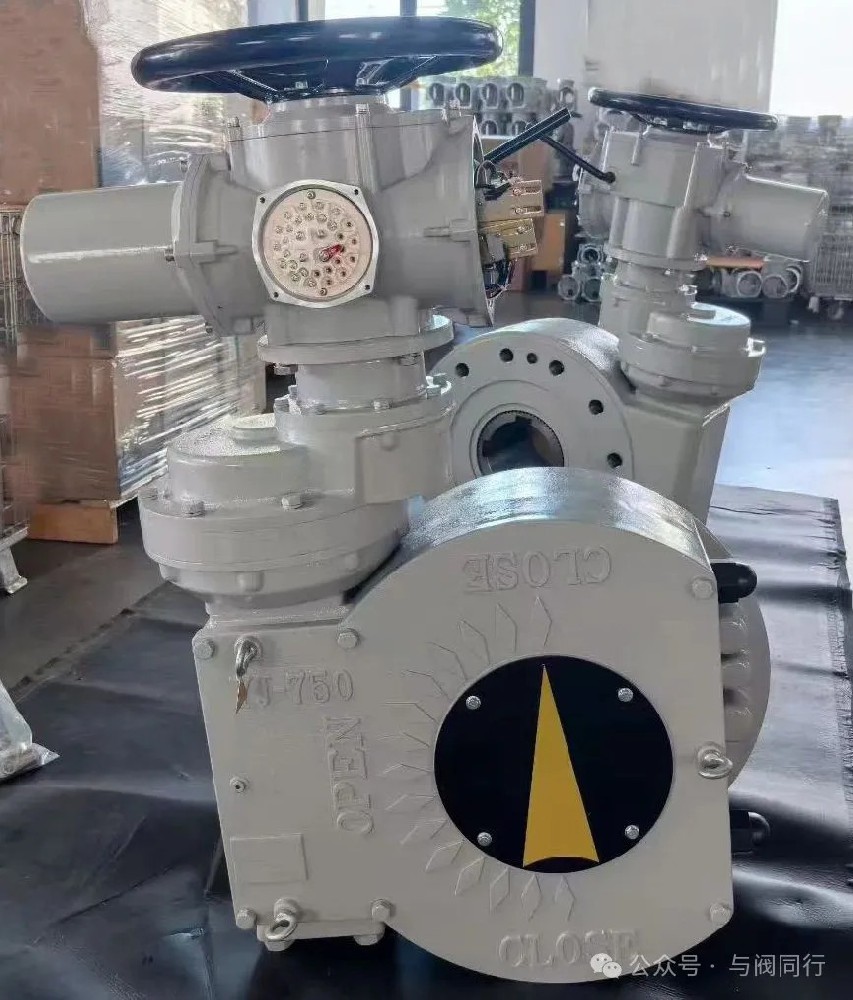

電動執行器： 提供旋轉或直線運動的動力源。
二級傳動渦輪箱： 指包含兩級蝸輪蝸桿減速機構的齒輪箱。
蝸輪蝸桿傳動： 利用蝸桿（類似螺桿）驅動蝸輪（類似斜齒輪）實現大減速比和運動方向改變（通常90度）。
二級傳動： 意味著有兩套這樣的蝸輪蝸桿副串聯工作，以實現更大的總減速比。

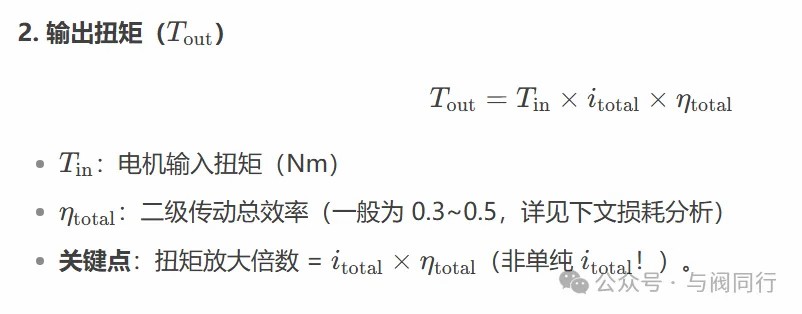

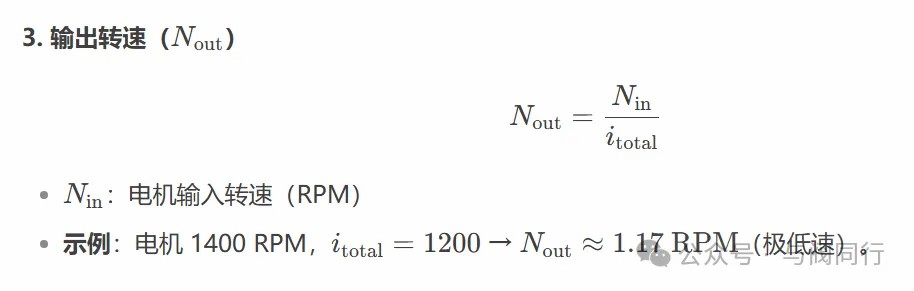

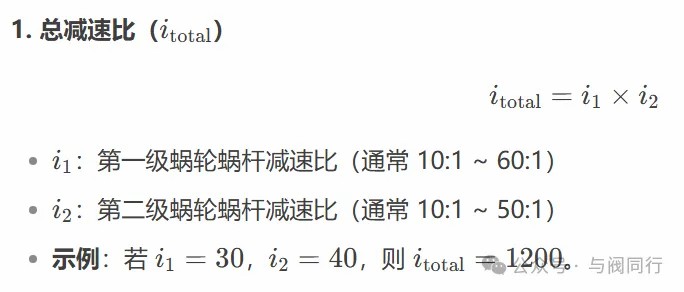

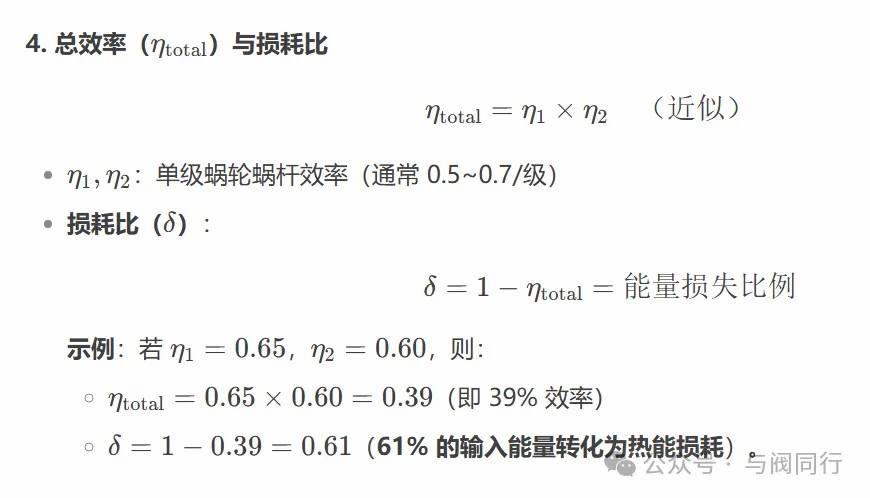

二、核心計算公式
三、二級傳動損耗比詳解 損耗分布（實測數據）
| 損耗類型 | 占比 | 原因與影響 |
|---|---|---|
| 蝸桿摩擦損耗 | 65%~75% | 滑動摩擦主導，銅蝸輪表面刮擦（新機η≈0.6，磨損后↓0.4） |
| 軸承損耗 | 10%~15% | 角接觸軸承 > 深溝球軸承，預緊力不當增加5%損耗 |
| 攪油損耗 | 8%~12% | 高速時顯著（N_in>1500RPM時損耗翻倍） |
| 密封損耗 | 3%~5% | 骨架油封摩擦扭矩可達0.5~2 Nm |
總效率η_total = η1×η2×η軸承×η密封
新機效率：0.45~0.55（精密研磨蝸桿+錫青銅蝸輪）
老化后效率：↓0.25~0.35（運行3年后，潤滑劣化+齒面磨損）
警告：計算扭矩必須按 η_total=0.3~0.4 選型，否則可能帶不動負載！
四.選型注意事項（避坑指南）
1. 傳動結構選擇
| 方案 | 適用場景 | 禁忌 |
|---|---|---|
| 蝸桿+蝸桿 | 超大扭矩（>50kNm） | 頻繁啟停（>10次/小時）→ 溫升爆表 |
| 行星齒輪+蝸桿 | 頻繁調節閥（η_total↑至0.6~0.7） | 成本增加40% |
| 斜齒輪+蝸桿 | 中等扭矩（5~30kNm）經濟方案 | 避免垂直輸出軸安裝→ 潤滑不均 |
2. 材料與工藝要求
蝸桿：20CrMnTi滲碳淬火（硬度HRC58-62），表面粗糙度Ra≤0.8μm
蝸輪：ZCuSn10P1離心鑄造，禁止用鑄鋁替代！
潤滑脂：聚脲基合成脂（適用溫度-30~180℃），填充量≤箱體容積50%（過多加劇攪油）
3. 熱管理措施
箱體表面積：按Q_loss = (1-η_total) × P_in計算發熱量
強制散熱要求：
P_in > 15kW \quad \Rightarrow \quad \text{加散熱鰭片} \\
P_in > 30kW \quad \Rightarrow \quad \text{強制風冷（風扇功率≥5%P_in）}
4. 自鎖可靠性驗證
自鎖條件：蝸桿導程角γ < arctan(μ) （μ≈0.05~0.12）
測試要求：在1.5倍T_required下保壓10分鐘，位移≤0.5°
四、成本優化策略
1.替代方案對比
| 配置 | 成本系數 | 壽命（萬次） | 維護周期 |
|---|---|---|---|
| 雙蝸桿 | 1.0 | 3~5 | 6個月?lián)Q脂 |
| 行星齒輪+蝸桿 | 1.4 | 10+ | 1年換脂 |
| 液壓執行器 | 2.5+ | - | 每周查漏油 |
2.降本技巧
非關鍵閥：用 斜齒輪+單蝸桿（η_total≈0.5，成本↓30%）
中輕載閥：輸出級改用尼龍蝸輪（承載↓40%，但成本↓50%）
五、故障預警指標
| 異?，F(xiàn)象 | 可能原因 | 解決方案 |
|---|---|---|
| 溫升>70℃ | 潤滑不足/效率衰減 | 換高粘度脂（ISO VG220） |
| 啟動扭矩波動±30% | 蝸桿導程角過大導致自鎖失效 | 加裝機械制動器 |
| 噪聲突然增大 | 蝸輪崩齒（常見于錫青銅） | 改用鑄鋼蝸輪+特殊涂層 |

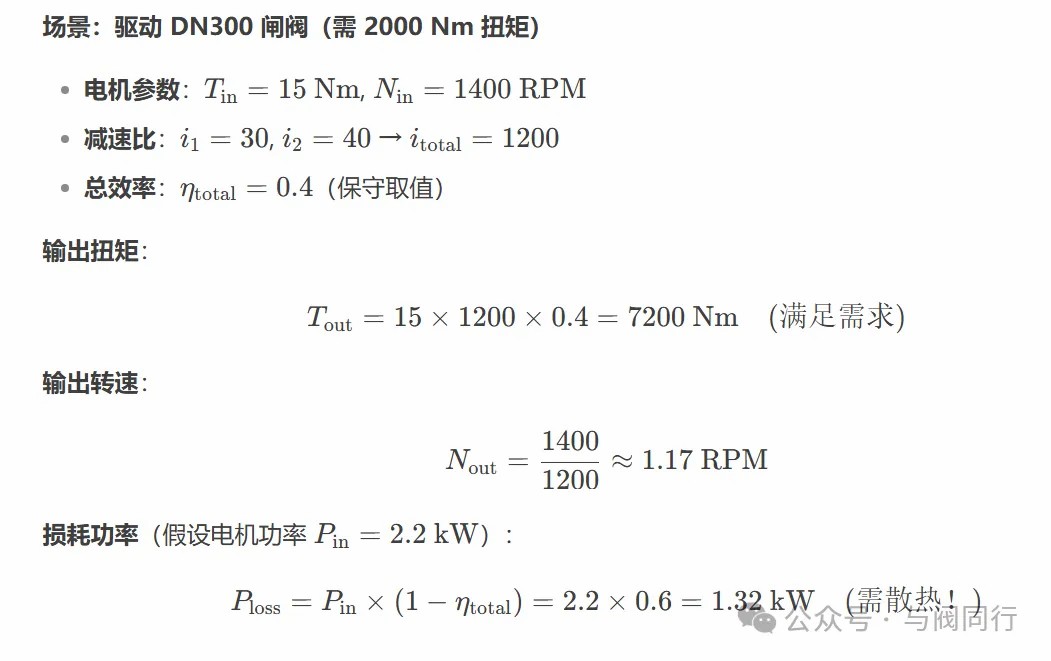

六.工程應用中的計算示例
